リコー社製画像処理プロセッサ（Ri2006）を搭載したカメラリンク対応画像処理ボードを開発

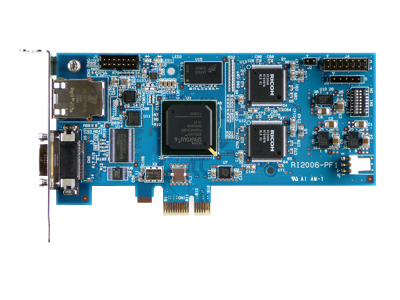

「Ri2006-PF1」はリコー社製画像処理プロセッサ（Ri2006）を 2個搭載した、カメラリンク対応画像処理ボード。
カメラリンク対応のカメラから、Ri2006-PF1に取り込んだ画像データを、 Ri2006で画像処理してPCI-Expressバス経由でPCに転送します。
Ri2006はリコー社独自の超並列処理エンジンを使ってソフトウェア による画像処理を実現しています。
Ri2006のファームウェアは豊富な画像処理ライブラリを使用したり、 フレームワークの開発環境を使用することでユーザー自身で カスタマイズする事が可能です。 ソフトウェアのプログラミングによる画像処理は開発期間の短縮などの メリットとなります。

（株）リコーとサードパーティ契約を締結

画像処理LSI	リコー製 Ri2006 2個
画像入力I/F	CameraLink:Base Configuration（最大80MHz）
ホストI/F	PCI Express 1.1準拠 (x1レーン）（最大250MByte/s）
制御デバイス	ザイリンクス製 XC6LX45T-FGG484-3C（FPGA）
バッファメモリ	DDR3 128MByte（最大1.6GByte/s）
外部I/F	10BASE-T、ユーザI/O：10ピン（+1.5V）
外形寸法	高さ68.90mm×幅135mm（ロー・プロファイル・カード）
電源電圧	+3.3V 3A以下、+12V 0.5A以下（10W Slot）
使用環境	5℃～40℃ 結露しないこと
